Việc xác định chính xác bảng tra diện tích cốt thép là yếu tố then chốt quyết định đến sự bền vững, an toàn và hiệu quả của mọi công trình xây dựng. Đây không chỉ là một con số kỹ thuật đơn thuần, mà còn là nền tảng để các kỹ sư, kiến trúc sư lên kế hoạch, tính toán và giám sát thi công một cách tối ưu nhất. Trong ngành xây dựng hiện đại, với sự đa dạng của vật liệu và yêu cầu kỹ thuật ngày càng cao, việc nắm vững thông tin về diện tích cốt thép trở nên cấp thiết hơn bao giờ hết. Bài viết này sẽ đi sâu vào phân tích chi tiết, cung cấp kiến thức chuyên sâu về bảng tra diện tích cốt thép, giúp bạn đọc không chỉ hiểu rõ các khái niệm mà còn áp dụng hiệu quả vào thực tiễn, đảm bảo chất lượng công trình ở mức cao nhất.
Khái Niệm Cơ Bản Về Cốt Thép Trong Xây Dựng
Trước khi đi vào chi tiết về các bảng tra, việc hiểu rõ cốt thép là gì và vai trò của nó trong công trình là vô cùng quan trọng. Cốt thép, thường được nhắc đến cùng với bê tông trong cụm từ “bê tông cốt thép”, là sự kết hợp thông minh giữa hai loại vật liệu với đặc tính bổ trợ lẫn nhau. Bê tông có khả năng chịu nén rất tốt, nhưng lại kém trong việc chịu lực kéo. Ngược lại, cốt thép sở hữu cường độ chịu kéo vượt trội. Khi kết hợp lại, cốt thép đóng vai trò là “bộ xương” chịu toàn bộ lực kéo, kéo giãn, từ đó bù đắp điểm yếu cho bê tông, tạo nên một vật liệu xây dựng có khả năng chịu lực toàn diện, bền bỉ và an toàn trước các tác động của môi trường, tải trọng.
Ngày nay, gần như không có công trình xây dựng nào có thể thiếu vắng sự góp mặt của cốt thép. Từ những ngôi nhà dân dụng nhỏ bé đến các tòa nhà chọc trời, cầu cảng, hầm giao thông phức tạp, cốt thép luôn là vật liệu không thể thiếu, đảm bảo tính toàn vẹn cấu trúc và tuổi thọ lâu dài cho công trình.
Phân Loại Cốt Thép Phổ Biến
Để phục vụ đa dạng các yêu cầu kỹ thuật và ứng dụng trong xây dựng, cốt thép được phân loại theo nhiều tiêu chí khác nhau:
-
Theo công nghệ chế tạo:
- Cốt thép cán nóng (cốt thanh): Loại cốt thép được sản xuất thông qua quá trình cán nóng ở nhiệt độ cao. Đây là phương pháp phổ biến, tạo ra các thanh thép với nhiều kích cỡ và hình dạng khác nhau, thường dùng làm cốt chịu lực chính.
- Sợi kéo nguội (cốt sợi): Được sản xuất bằng cách kéo sợi thép nóng qua khuôn có kích thước nhỏ hơn, làm tăng cường độ và độ bền. Loại này thường được sử dụng trong các ứng dụng yêu cầu cường độ cao hoặc làm cốt thép dạng lưới.
-
Theo hình dạng mặt ngoài:
- Cốt tròn trơn: Bề mặt nhẵn, không có gờ. Loại này dễ gia công nhưng khả năng bám dính với bê tông kém hơn so với cốt có gờ.
- Thép có gờ (thép biến dạng): Bề mặt có các gân, rãnh giúp tăng cường độ bám dính với bê tông, từ đó cải thiện hiệu quả chịu lực của cấu kiện.
-
Theo điều kiện sử dụng:
- Cốt thép không căng trước: Loại cốt thép thông thường, được đặt vào khuôn bê tông trước khi bê tông ninh kết.
- Cốt thép căng trước: Được kéo căng với một lực nhất định trước khi đổ bê tông. Khi bê tông đóng rắn, lực căng được giải phóng, tạo ra ứng suất nén trước trong bê tông, giúp tăng khả năng chịu tải và giảm độ võng của cấu kiện. Loại này thường dùng trong các kết cấu nhịp dài, dầm cầu, sàn dự ứng lực.
Ý Nghĩa Của Diện Tích Cốt Thép Trong Tính Toán Kết Cấu
Khái niệm diện tích cốt thép là một trong những thông số kỹ thuật nền tảng và quan trọng nhất mà các kỹ sư kết cấu phải nắm vững. Nó không chỉ đơn thuần là diện tích mặt cắt ngang của một hay nhiều thanh thép, mà nó đại diện cho khả năng chịu lực kéo của một tiết diện bê tông cốt thép.
Diện tích cốt thép được tính toán dựa trên tiêu chuẩn thiết kế, dựa trên các yếu tố như tải trọng dự kiến tác động lên công trình, loại vật liệu sử dụng (cường độ bê tông, cường độ thép), và các quy định về an toàn. Cụ thể, diện tích cốt thép cần thiết cho một dầm, cột, hay sàn sẽ được xác định để đảm bảo rằng chúng có thể chịu được mô men uốn, lực cắt, lực nén phát sinh trong quá trình sử dụng mà không bị phá hoại.
Việc tính toán và xác định chính xác diện tích cốt thép cho phép các kỹ sư:
- Lập kế hoạch chi tiết: Dựa trên diện tích yêu cầu, kỹ sư sẽ xác định số lượng, đường kính, và cách bố trí các thanh thép.
- Kiểm soát vật liệu: Đảm bảo sử dụng đúng chủng loại và khối lượng cốt thép, tránh lãng phí hoặc thiếu hụt, ảnh hưởng đến chất lượng và chi phí.
- Đảm bảo an toàn thi công: Một kế hoạch bố trí cốt thép rõ ràng giúp quá trình thi công diễn ra suôn sẻ, chính xác, giảm thiểu sai sót có thể dẫn đến rủi ro mất an toàn lao động và chất lượng công trình.
- Nâng cao tuổi thọ công trình: Việc thiết kế đúng đắn, sử dụng đủ lượng cốt thép cần thiết sẽ giúp công trình chịu được các tác động lâu dài, kéo dài tuổi thọ và giảm thiểu nhu cầu sửa chữa, bảo trì.
Các Yêu Cầu Quan Trọng Khi Bố Trí Cốt Thép
Quy trình bố trí cốt thép đòi hỏi sự chính xác và tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật để phát huy tối đa hiệu quả của vật liệu và đảm bảo an toàn cấu trúc. Dưới đây là những lưu ý quan trọng cần tuân thủ:
Chuẩn Bị Bề Mặt và Thanh Thép
- Vệ sinh bề mặt: Bề mặt của các thanh cốt thép cần được làm sạch hoàn toàn trước khi đổ bê tông. Loại bỏ mọi bụi bẩn, dầu mỡ, vẩy rỉ sét, bùn đất, hoặc các tạp chất khác. Bề mặt sạch giúp tăng cường độ bám dính giữa thép và bê tông, đây là yếu tố cực kỳ quan trọng để truyền lực hiệu quả.
- Hạn chế hao mòn: Trong quá trình làm sạch hoặc gia công (cắt, uốn), cần hạn chế tối đa việc làm hao mòn tiết diện của thanh thép, đặc biệt là thép có gờ. Việc hao mòn quá mức có thể làm giảm khả năng chịu lực thực tế của cốt thép so với tính toán thiết kế.
- Bảo đảm hình dạng: Các thanh cốt thép sau khi cắt hoặc uốn phải đảm bảo đúng theo hình dạng thiết kế. Các đầu mút của thanh thép cần được neo giữ chắc chắn theo quy định của tiêu chuẩn để đảm bảo khả năng chịu lực tại các vị trí quan trọng.
Yêu Cầu Kỹ Thuật Khi Gia Công và Lắp Đặt
- Bẻ cong đúng quy trình: Nếu thanh thép cần được bẻ cong (ví dụ: làm cốt xiên, cốt đai), quá trình này phải tuân thủ bán kính bẻ cong tối thiểu quy định trong tiêu chuẩn. Bẻ cong đột ngột hoặc sai kỹ thuật có thể làm giảm cấu trúc vi mô của thép, ảnh hưởng đến cường độ.
- Đảm bảo kích thước và hình dạng: Sau khi gia công và lắp đặt, toàn bộ kết cấu thép cần phải đạt đúng kích thước, hình dạng và khoảng cách theo bản vẽ thiết kế. Sai lệch về kích thước có thể dẫn đến việc phân bố ứng suất không đều, gây nguy hiểm cho cấu kiện.
- Kiểm tra số lượng và chủng loại: Trước khi tiến hành đổ bê tông, việc kiểm tra lại toàn bộ số lượng, đường kính, chủng loại thép đã lắp đặt là bắt buộc. Đảm bảo mọi thứ khớp với bản vẽ và bảng tính toán, đặc biệt là bảng tra diện tích cốt thép đã được áp dụng đúng.
Nguyên Tắc Bố Trí Cốt Thép Theo Phương Dọc Dầm
Việc bố trí cốt thép theo phương dọc dầm là yếu tố quyết định đến khả năng chịu mô men uốn của dầm. Các nguyên tắc sau đây cần được tuân thủ nghiêm ngặt:
- Đảm bảo năng lực chịu lực: Sau khi cắt hoặc uốn, số lượng cốt thép còn lại ở mỗi tiết diện (bao gồm cả tiết diện thẳng góc và tiết diện nghiêng nơi cốt thép bị giảm tiết diện do cắt hoặc bẻ) phải đủ khả năng chịu được mô men uốn tương ứng tại tiết diện đó, theo tính toán của kỹ sư.
- Neo giữ cốt thép chịu lực: Cốt thép chịu lực chính ở các vị trí quan trọng, đặc biệt là đầu thanh, phải được neo giữ chắc chắn vào bê tông hoặc cấu kiện lân cận (như cột, dầm phụ) để đảm bảo khả năng truyền lực tối đa và ngăn ngừa thép bị tuột ra khỏi bê tông dưới tác động của tải trọng.
- Vị trí đặt cốt thép:
- Cốt thép chịu mô men dương (thường nằm ở đáy dầm) được bố trí ở phần mặt đáy.
- Cốt thép chịu mô men âm (thường nằm ở phía trên dầm, chỗ tiếp giáp với cột hoặc gối tựa) được bố trí ở vị trí phía trên.
- Cần có phương án kết hợp vị trí đặt thép để tối ưu hóa khả năng chịu lực và đảm bảo cấu trúc.
- Cốt thép độc lập và cốt thép xiên:
- Cốt thép độc lập là các thanh thép thẳng, có thể bẻ cong đầu mút để làm cốt neo hoặc cốt xiên. Tuy nhiên, sau khi bẻ cong, chúng chỉ đóng góp thêm phần neo giữ chứ không thể kéo dài thêm khả năng chịu mô men uốn như cốt thép thẳng ban đầu.
- Cốt thép xiên thường được bố trí để tăng cường khả năng chịu lực cắt cho dầm, đặc biệt ở các vùng gần gối tựa.
Bảng Tra Diện Tích Cốt Thép Cơ Bản và Lưu Ý Sử Dụng
Bảng tra diện tích cốt thép cơ bản là một công cụ không thể thiếu trong giai đoạn thiết kế và bóc tách khối lượng. Nó cung cấp thông tin tổng hợp về đường kính cốt thép dọc và diện tích mặt cắt ngang tương ứng. Hiểu rõ cách đọc và áp dụng bảng này sẽ giúp kỹ sư lựa chọn loại thép phù hợp, tối ưu hóa chi phí và đảm bảo yêu cầu kỹ thuật.

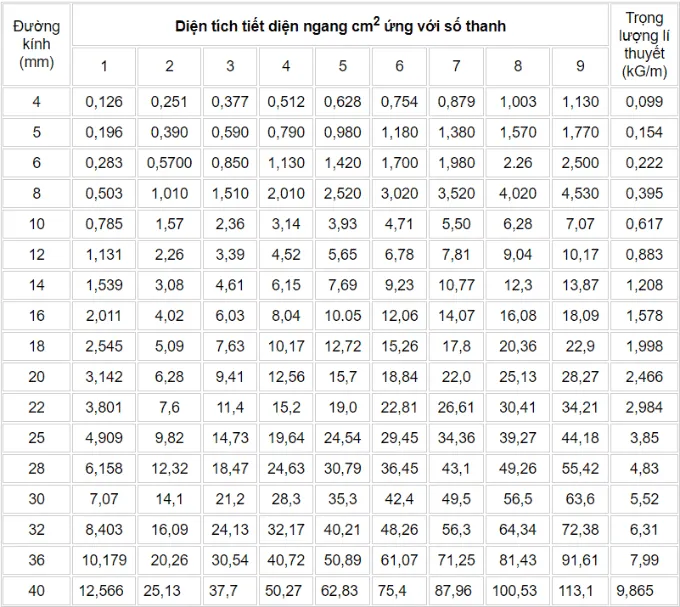

Bảng tra diện tích cốt thép cơ bảnBảng tra diện tích cốt thép cơ bản
Lưu Ý Quan Trọng Khi Sử Dụng Bảng Tra Diện Tích Cốt Thép Cơ Bản:
- Chọn đường kính cốt thép: Dựa vào yêu cầu tính toán của tiết diện dầm, sàn, cột, kỹ sư sẽ chọn đường kính cốt thép phù hợp từ bảng.
- Phạm vi đường kính thông dụng: Đối với dầm và sàn chịu lực thông thường, đường kính cốt thép hay được sử dụng nằm trong khoảng từ 12mm đến 25mm. Tuy nhiên, đối với các cấu kiện chịu tải trọng lớn hơn hoặc yêu cầu đặc biệt, đường kính có thể lên tới 32mm hoặc lớn hơn.
- Tỷ lệ đường kính và bề rộng dầm: Một nguyên tắc quan trọng là đường kính cốt thép chịu lực không nên vượt quá 1/10 bề rộng của dầm. Việc sử dụng thanh thép quá lớn so với tiết diện dầm có thể gây khó khăn trong việc bố trí bê tông bao quanh, dẫn đến hiện tượng “rỗng” hoặc “tổ mối” trong cấu kiện.
- Số lượng và chênh lệch đường kính:
- Trong cùng một tiết diện dầm, không nên sử dụng quá 3 loại đường kính khác nhau cho cốt thép chịu lực. Việc có quá nhiều loại đường kính sẽ làm phức tạp quá trình thi công và khó kiểm soát chất lượng.
- Khoảng chênh lệch giữa các đường kính thép được chọn nên tối thiểu là 2mm (ví dụ: có thể dùng thép D12 và D14, hoặc D16 và D18, nhưng tránh kết hợp D12 và D13). Điều này giúp việc lựa chọn và sắp xếp thép trở nên hợp lý hơn.
Bảng Tra Diện Tích Cốt Thép Sàn
Tương tự như dầm, sàn cũng cần được bố trí cốt thép để chịu các tác động của tải trọng và môi trường. Bảng tra diện tích cốt thép sàn cung cấp thông tin về các loại thép, đường kính và diện tích tương ứng, giúp kỹ sư thiết kế hệ thống cốt thép sàn một cách hiệu quả.

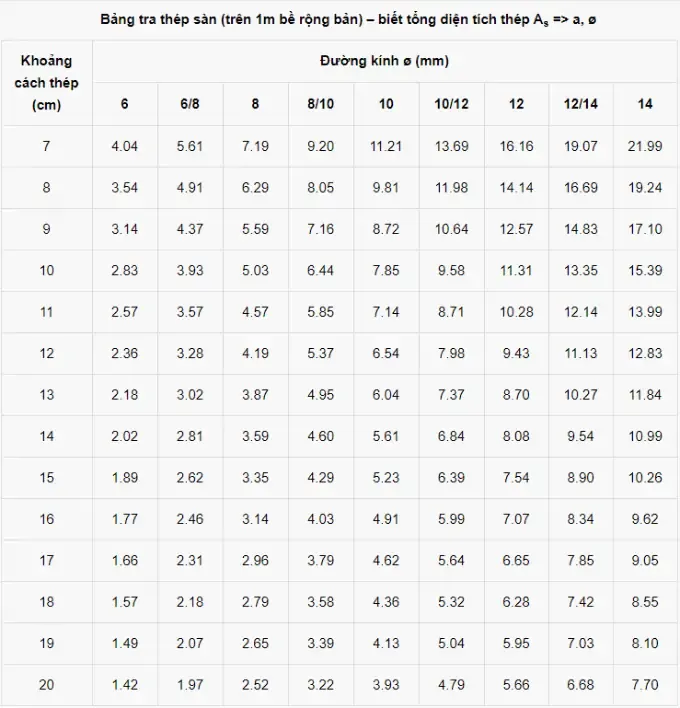

Bảng tra diện tích cốt thép sànBảng tra diện tích cốt thép sàn
Việc lựa chọn cốt thép sàn cần tuân theo bản vẽ thiết kế, đảm bảo số lượng thép, khoảng cách giữa các thanh thép (lưới thép) và vị trí đặt thép theo đúng quy định.
Bảng Tra Trọng Lượng Cốt Thép Tròn
Ngoài diện tích, trọng lượng cũng là một thông số quan trọng trong việc tính toán khối lượng vật liệu cần thiết cho công trình. Bảng dưới đây cung cấp thông tin về trọng lượng của cốt thép tròn theo từng đường kính, giúp ước tính khối lượng thép cho mỗi mét dài và cho các chiều dài tiêu chuẩn (như 11.7m).
| STT | Đường kính (mm) | Trọng lượng/1m (kg) | Trọng lượng/11.7m (kg) |
|---|---|---|---|
| 1 | 6 | 0.22 | 2.60 |
| 2 | 8 | 0.39 | 4.62 |
| 3 | 10 | 0.62 | 7.21 |
| 4 | 12 | 0.89 | 10.39 |
| 5 | 14 | 1.21 | 14.14 |
| 6 | 16 | 1.58 | 18.47 |
| 7 | 18 | 2.00 | 23.37 |
| 8 | 20 | 2.47 | 28.85 |
| 9 | 22 | 2.98 | 34.91 |
| 10 | 25 | 3.85 | 45.08 |
| 11 | 28 | 4.83 | 56.55 |
| 12 | 32 | 6.31 | 73.87 |
Bảng tra trọng lượng thép tròn
Trọng lượng này được tính dựa trên tiêu chuẩn về khối lượng riêng của thép. Khi lập dự toán hoặc đặt hàng vật liệu, việc tham khảo bảng này giúp đảm bảo tính chính xác về khối lượng, tránh sai sót trong quản lý vật tư.
Bảng Tra Diện Tích Cốt Thép Dạng Lưới
Cốt thép dạng lưới, hay còn gọi là lưới thép hàn, là một dạng kết cấu thép được chế tạo bằng cách hàn các sợi thép trơn hoặc có gờ với nhau theo kiểu chữ thập tại các điểm giao nhau. Lưới thép hàn thường được sử dụng cho sàn, tường, hoặc các cấu kiện bê tông cốt thép dạng tấm, mang lại sự tiện lợi trong thi công và đảm bảo tính đồng nhất về khoảng cách giữa các sợi thép.

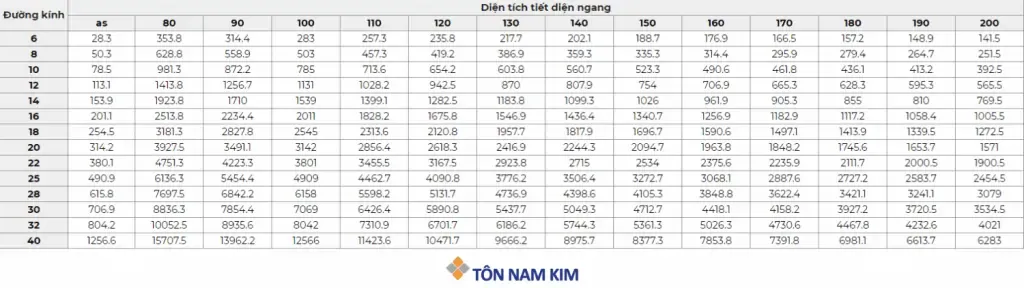

Bảng tra diện tích cốt thép dạng lướiBảng tra diện tích cốt thép dạng lưới
Tiêu Chuẩn Cho Lưới Thép Hàn:
- Đối với lưới thép làm từ sợi thép trơn: Đường kính sợi thép thường dao động từ 5mm đến 12mm. Sự chênh lệch đường kính giữa các sợi trong cùng một ô lưới không được vượt quá 3mm để đảm bảo tính đồng đều.
- Đối với lưới thép làm từ sợi thép có gờ: Đường kính sợi thép thường từ 6mm đến 12mm.
Bảng tra diện tích cốt thép dạng lưới giúp xác định diện tích cốt thép trên một đơn vị diện tích (thường là m²) dựa trên đường kính và khoảng cách giữa các sợi thép theo cả hai phương (chiều dọc và chiều ngang). Việc lựa chọn lưới thép phù hợp phụ thuộc vào yêu cầu chịu lực của cấu kiện và tiêu chuẩn thiết kế cụ thể.
Tổng Kết Về Tầm Quan Trọng Của Bảng Tra Diện Tích Cốt Thép
Qua bài viết này, chúng ta đã cùng nhau tìm hiểu chi tiết về bảng tra diện tích cốt thép cùng các khái niệm liên quan như phân loại cốt thép, ý nghĩa của diện tích cốt thép trong tính toán kết cấu, và những lưu ý quan trọng khi bố trí thép cho dầm, sàn. Hiểu rõ và áp dụng chính xác bảng tra diện tích cốt thép không chỉ là một yêu cầu kỹ thuật mà còn là nền tảng để xây dựng nên những công trình vững chắc, an toàn và có tuổi thọ cao.
Việc lựa chọn đúng loại thép, đúng đường kính và bố trí chúng theo đúng quy chuẩn sẽ đảm bảo khả năng chịu lực của công trình trước mọi tác động. Đây là yếu tố then chốt giúp tiết kiệm chi phí vật liệu, tối ưu hóa quy trình thi công và quan trọng nhất là mang lại sự an tâm cho chủ đầu tư và người sử dụng công trình.
Hy vọng những thông tin chi tiết và hữu ích này sẽ giúp bạn đọc có cái nhìn toàn diện hơn về tầm quan trọng của bảng tra diện tích cốt thép và áp dụng thành công vào các dự án của mình.
